COIL WINDING MACHINE
白金コイル巻線機
自在な巻パターンで抵抗値調整可能。
巻線、溶接、組合せ、組立機まで、高精度自動化対応いたします。
Coil winding machine
0.012mmを、巻く！
0.02mmから0.015mmを経て、今、0.012mmを実現。
アポロ技研の白金コイル巻線機は、巻終り位置の調整ができるため、抵抗値調整も可能になりました。
対応巻形状
さまざまな巻形状やピッチに対応。
さらに、巻線、溶接、触媒塗布、組合せ、組立機までの自動化、半自動化ラインを実現。お客様の困ったを解決いたします。

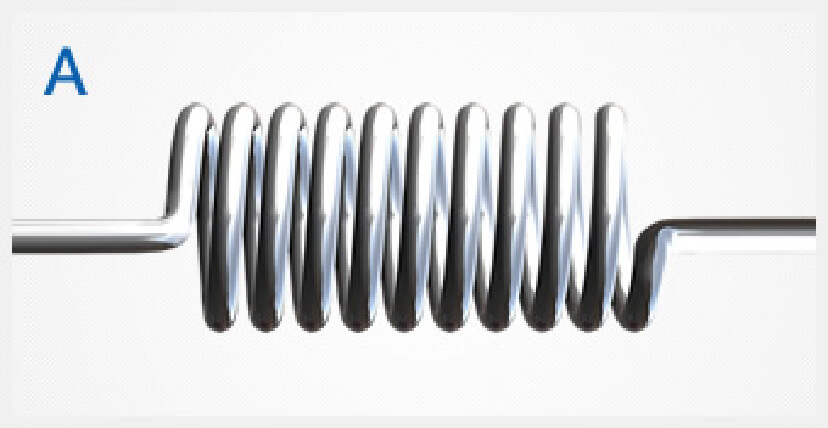

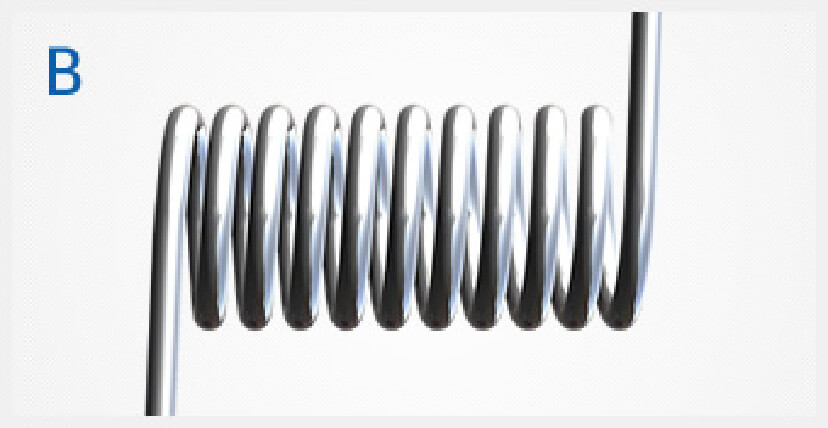

ピッチ巻
巻き終わり位置任意（Aのみ抵抗値調整可)

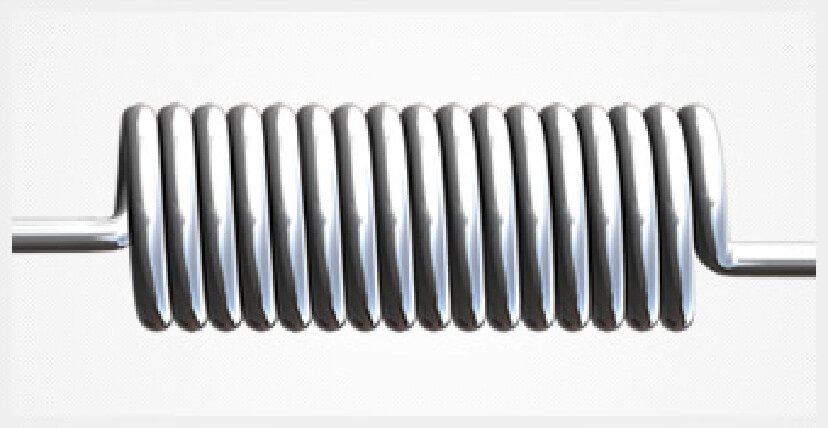

密着巻
密着巻可能
白金巻線機ラインナップ
お客様のご要望に合わせてご提案いたします。
オプション
- 抵抗値判定 良否判定
- イメージセンサ（カメラ）による外観検査
良否判定 - イメージセンサによるコイル溶接位置合
せ
品質管理
- データ管理ソフト（オプション）
- Excelにてデータ編集可
用途
- 温度センサー
- 自動車触媒（排ガス）
- ガスセンサー
- 燃料電池車
- フィラメント（タングステン線）

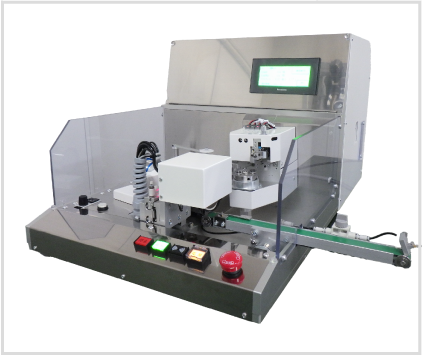

卓上機仕様
※最小線径Φ0.012mm（実績）
| マンドレル径 | Φ0.10～0.50mm |
|---|---|
| 巻数 | 2～25ターン |
| 巻仕様 | 密着巻、ピッチ巻 巻終り任意（抵抗値調整可） |
| 条件設定 | タッチパネル入力（オプション：データ保存 10回） |
| 排出 | 標準コンベア排出 オプションにて各種対応可＝仕様対応します |
| 電源 | 三相AC200V 50Hz/60Hz |
| 消費電力 | 500VA |
| エアー源 | 0.5Mpa |
| サイズ | 420(W)×720(D)×380(H)mm |
| 重量 | 45kg |
| 対応線径 | Φ0.012～0.050mm |
| 対応マンドレル径 | Φ0.10～0.50mm |

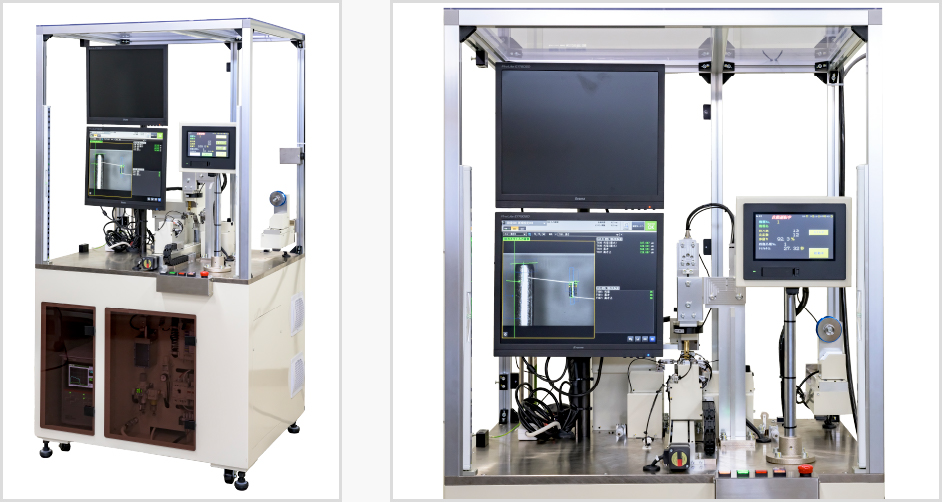

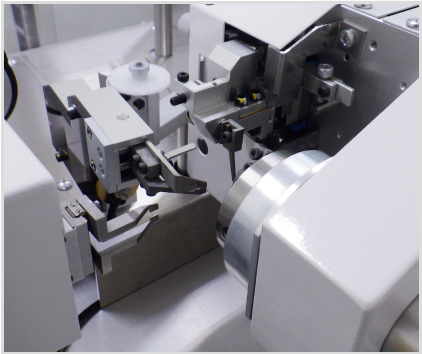

自動機（例）
